Relevé scanner 3D

Exemples de relevés

• Dalle béton avant la pose d'une ossature bois : nous contrôlons les niveaux, la planéité et l'équerrage, dans les trois axes.
• Maçonnerie avant la pose d'une charpente : nous relevons les appuis et les arases, c'est-à-dire le dessus des murs, pour réceptionner le support.
• Façades avant la pose d'une façade à ossature bois (FOB) : aplomb, planéité, position des ouvertures.
• Bâti ancien : Relevé exacte du positionnement des murs porteurs et leurs arases sous charpente, pente de toiture existante, géométrie réelle , déformations.
• Bâtiment en construction : état des ouvrages à une date donnée.
• Charpente existante avant un renforcement ou la pose de panneaux photovoltaïques.

Ce que vous recevez

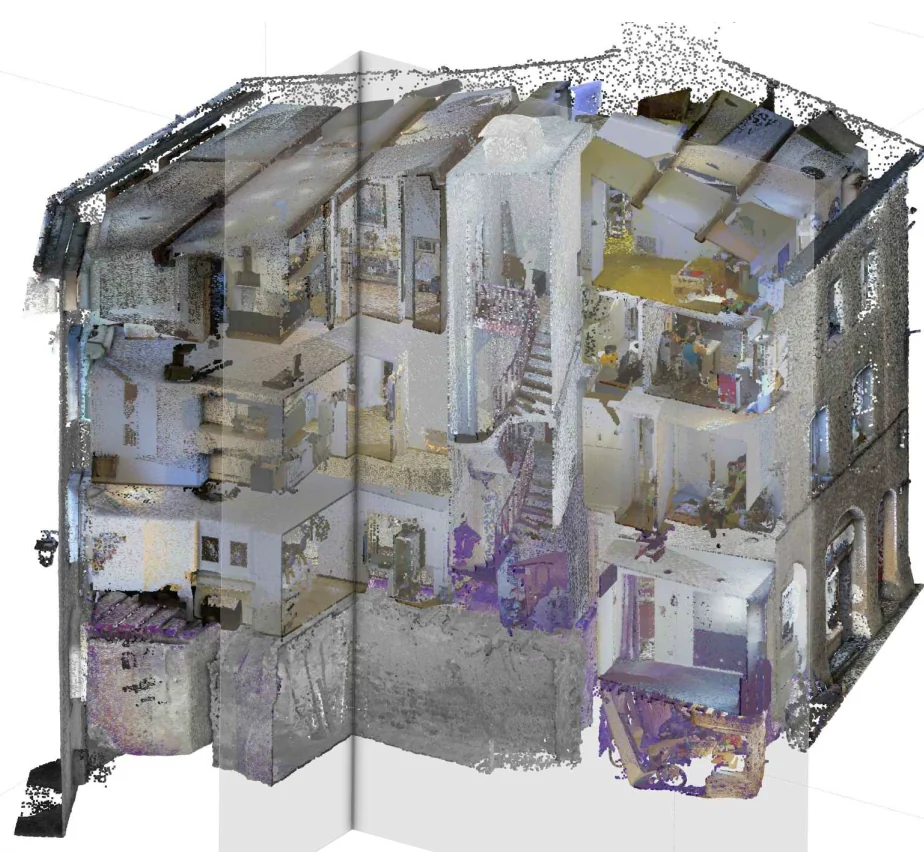

• Un nuage de points au format .e57 : des millions de points mesurés en 3D, lisibles par les logiciels de dessin et de maquette numérique.

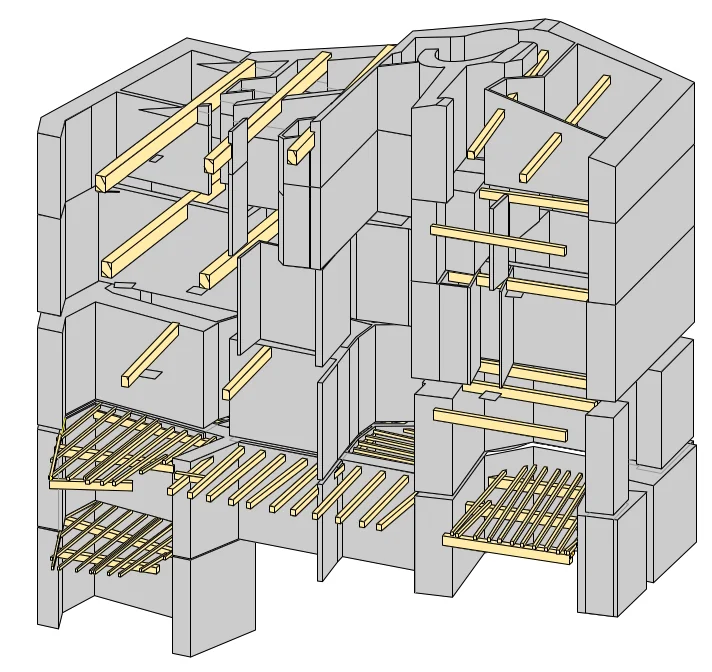

• Un jumeau numérique : la maquette 3D du bâtiment, modélisée à partir du nuage, au format Cadwork ou .ifc.

L'un, l'autre ou les deux, selon votre besoin.

Précision et portée

Nous relevons avec un scanner 3D de technologie LiDAR. Un laser mesure la distance de millions de points du bâtiment.

• Précision : 4 mm à 10 m (donnée du fabricant).
• Portée : de 0,5 m à 45 m par position du scanner.
• Un scan complet en moins de 20 secondes, avec des photos à 360°.

Nous multiplions les positions pour couvrir tout le bâtiment.
